工業爐窯之燃?xì)廨椛涔艿念愋?/h1>

文章出處：江蘇鳳谷節能科技有限公司www.jf-cctv.com責任編輯：江蘇鳳谷節能科技有限公司www.jf-cctv.com人氣：-發表時間：2015-11-13 08:20【大 中 小】

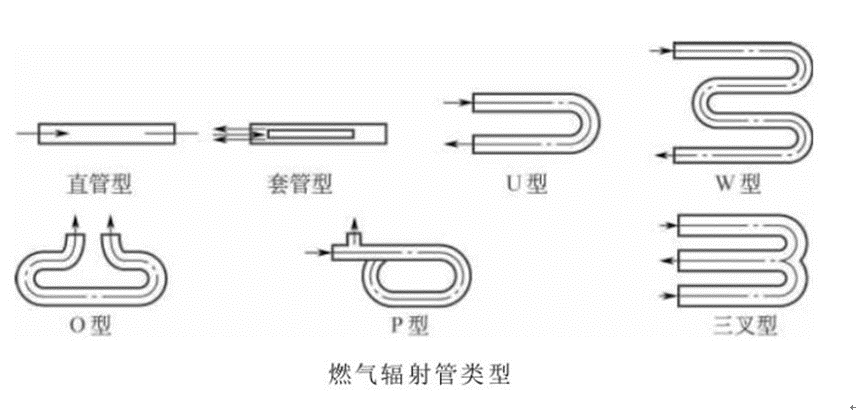

江蘇鳳谷節能科技有限公司  燃?xì)廨椛涔艿念愋陀兄惫苄?、套管型、U型、W型、O型、P型、三叉型，如下圖所示。

① 直管型輻射管的結構最簡單，在直管的一端裝上燒嘴。使燃?xì)庠诠軆?nèi)燃燒，燃燒的廢氣由管子的另一端排出。這種類型的管子表面溫度分布差、熱效率低。當發生悶爐或停爐時，因自然通風而引起熱量損失。在高溫應用時，可使用陶瓷材料輻射管。若兩根直管型輻射管成對使用，一根管子出口安裝廢熱回收裝置，可為另一根輻射管預熱燃燒所需的空氣。這樣既能改善輻射管表面溫度分布，又能提高熱效率。但是，安裝和拆卸極不方便。

② 套管型輻射管具有由內管和外管制成的套管式結構。管子表面溫度分布均勻，熱效率高，拆裝方便，在德國已有30多年的使用歷史。采用廢氣再循環的套管型輻射管，其管子表面溫度分布更趨均勻，內管熱應力降低，廢氣溫度降低，熱效率提高。英國、法國、前蘇聯等國已形成系列產品，廣為應用。由于內管溫度比外管溫度高出約100℃，所以，內管材料的耐久性要求更高，提高了制作費用。

③ U型輻射管相當于加長的直管型輻射管，在中間彎曲而成。燒嘴和廢熱回收裝置可安裝在同一側。這種類型的輻射管表面溫度分布尚均勻、熱效率較高，也廣為選用。

④ W 型、O型、P型、W 型輻射管的熱效率要比 U型高，但是，輻射管表面溫度分布和使用壽命都不及 U型。P型輻射管是一種廢氣再循環型。由于結構復雜、制作困難，實際使用少。O型輻射管制造復雜、造價高、管子表面溫度分布不均，使用壽命不及 U型，實際應用亦不多。

實際上，帶廢熱回收裝置的套管型輻射管、帶廢熱再循環的套管型輻射管、帶廢熱回收裝置的U型輻射管等，應用最為廣泛。
