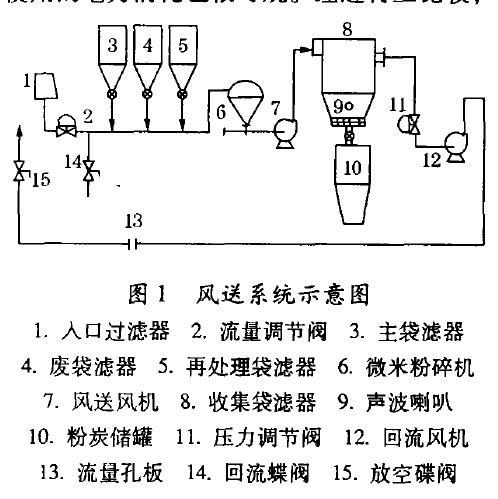

在炭黑生產中，管道或錐斗的堵塞是一個令人頭疼的問題。生產線上可能發生堵塞的部位包括：主旋風分離器錐斗、主袋濾器錐斗、廢氣袋濾器錐斗、再處理袋濾器錐斗、回收旋風分離器、粉狀炭黑儲罐、濕法造粒機下料口以及產品儲罐等。一旦堵塞嚴重，生產線就無法連續運行，必須停產處理。發生堵塞的原因一般是由于炭黑掛壁、架橋引起，炭黑煙氣在濕含量較高時更容易發生堵塞，單純靠工藝手段完全防止堵塞幾乎是不可能的。發生堵塞后一般是通過人工敲打和人工疏通來解決。人工敲打會對設備造成損傷，并且當堵塞嚴重時，也可能會因敲打使堵塞更致密，無法收到疏通的效果。人工疏通一般應停產后進行，處理過程中條件惡劣并且會造成環境污染。國外炭黑生產廠家對這個問題一般采用以壓縮空氣為動力的低頻聲音發生器—— 聲波喇叭(國內也常被譯作號簡)來解決。2001年，我公司在新建20000噸／年軟質炭黑生產線過程中，為防止收集袋濾器的錐斗發生堵塞現象，最終選用了美國BHA公司生產的AH一25A型聲波喇叭，經過半年多的運行，在防止錐斗堵塞方面收到了明顯的效果。我公司的20000噸／年軟質炭黑生產線在確定風送系統方案時，為了能夠采用全開路和半開路的空氣輸送系統，而在風送系統的最終部位采用了一臺PHR一184型脈沖袋濾器。該袋濾器的平均處理能力為2．5t／h，是一般PHR一184型脈沖袋濾器用作主袋濾收集時處理量的5一lO倍，因此防止錐斗堵塞就成為一個很重要的問題。針對這個問題，一般采取的措施為在絞籠上部增設攪拌器。但該錐斗為斜棱錐形，下部總長約4．4m，并附有出料絞籠。根據以往的經驗，絞籠上部堵塞的可能性較大。在絞籠上部采用攪拌器不僅造價高，而且所能攪拌到的范圍也很有限，并且日常使用的電力消耗也很可觀。經過再三比較，我們最終采用了美國BHA公司的AH一25A型聲波

喇叭。自2001年7月18日以來，收集袋濾器從未出現過錐斗堵塞現象，而同期運轉的再處理袋濾器(PHR—l44)則經常出現錐斗堵塞現象。

2 聲波喇叭的工作原理

聲波喇叭以壓縮空氣為動力，能夠產生極低頻率的聲音震動。這種低頻的聲能輸出可以破壞附著在料斗壁上的微粒結合結構，使微粒通過儲斗順利排出。一般來說聲波的能量是由它的頻率和分貝來決定的，低頻聲波的波長相對于高頻聲波的波長，能量衰減少，不易被粉塵吸收，因此同樣分貝的聲波頻率越低，對粉塵的作用效果就越大，但頻率低于60Hz的聲波，則有可能破壞固體結構和機械連接裝置。聲波喇叭由三部分組成，第一部分為壓縮空氣控制裝置，包括空氣過濾器、空氣減壓閥、帶時間控制的電磁閥、吹掃用電磁閥等。帶時間控制的電磁閥上部設有噴吹間隔和噴吹寬度控制旋鈕，可進行調整。該部分的作用是控制何時聲源內通人壓縮空氣(吹掃周期)和控制壓縮空氣噴人時間長短(吹掃寬度)。第二部分為聲源發生器， 由初級增壓室、次級增壓室、膜片和呼吸口等組成。該部分將壓縮空氣的動能轉化為低頻聲能。第三部分為鐘罩，該部分的作用是傳輸、放大和引導聲波，并保持波長不變。

聲波喇叭一個完整的工作過程如下：當帶時間控制的電磁閥到達開啟周期時得電開啟，經過濾和減壓的壓縮空氣通過該電磁閥進人聲源發生器，首先進人初級增壓室，由壓力差引起聲源內膜片撓曲，使空氣排放到次級增壓室，膜片急速返回，膜片振動發生聲音，產生一個通過鐘罩傳送的壓力波。當發聲時間達到調整好的期限時，帶時間控制的電磁閥失電關閉，壓縮空氣輸人和發音停止。此時吹掃用電磁閥得到信號開啟，壓縮空氣就進人鐘罩內吹掃，防止粉塵在鐘罩內附著。當帶時間控制的電磁閥到達噴吹間隔時間重新開啟時，吹掃電磁閥

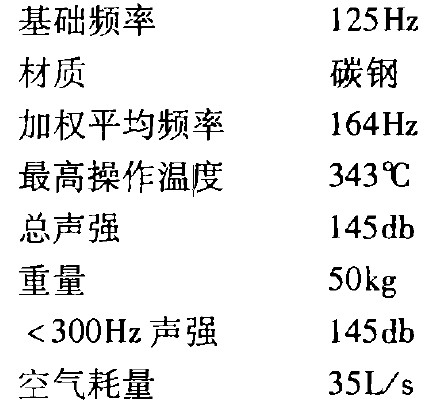

失電關閉，停止吹掃。我公司采用的聲波喇叭的型號為FGSSC-A

型，其具體技術指標如下：

3 聲波喇叭的安裝要求和日常使用維護

聲波喇叭一般安裝在錐斗的側壁上，鐘罩插人到錐斗內部，聲源發生器固定在錐斗外部，它的安裝位置非常關鍵，一般是根據錐斗的形狀、容積和物料的下料量，選用喇叭的性能指標，由生產廠家確定。安裝位置對聲波喇叭的使用效果非常重要。其內容包括鐘罩的安裝高度，鐘罩插人錐斗的深度，以及鐘罩口的角度等。而壓縮空氣控制裝置的安裝~,Jtb常靈活，因其與聲音發生器為金屬軟管連接，可根據場地合理安排。聲波喇叭的日常調整主要有兩個方面，一是壓縮空氣氣源壓力的調整，可以通過調整與聲波喇叭配套的減壓閥來控制。為了保證吹掃的效果，一般要求控制在0．345～0．621MPa。二是要調整吹掃周期和吹掃寬度。聲波喇叭所配套的帶時間控制的電磁閥上有兩套調整旋鈕，可以調整吹掃周期與吹掃寬度。其吹掃周期的范圍為1～30分鐘，吹掃寬度范圍是0．25～15秒。從提高聲波喇叭的使用壽命來看，在不發生堵塞的前提下，吹掃周期較長更有利，而吹掃時的壓縮空氣最終要進人錐斗，因此當錐斗內為煙氣環境時，其吹掃寬度也不宜過長。

我公司的聲波喇叭吹掃周期一般控制在l0分鐘左右，而吹掃的時間約2秒鐘，氣源壓力一般控制在0．5MPa左右。在生產過程中，我們曾多次檢查錐斗情況，發現錐內非常清潔，沒有附壁炭黑。聲波喇叭的輸出音強為145db，聲強很大，音調低沉，但由于收集袋濾器設備密封良好并進行過保溫處理，所以工作時傳人外界的聲強并不高，不會造成噪音污染。

4 聲波喇叭在炭黑生產線上的應用前景炭黑生產中，管道和錐斗的堵塞是造成停產和環境污染的重要原因，而預防堵塞就成為生產中巡檢的重要內容。在我們傳統的做法中，觀察手段只有觀察錐斗上設置的溫度計，處理手段則只有通過人工敲擊或停產后人工疏通。在炭黑生產裝置日益大型化，自動化程度越來越高的今天，傳統的防堵模式越來越不適宜生產的要求，采用聲波喇叭是解決防堵的一種簡便可行的措施。

它在應用中具有以下優點：

(1)運行的可靠程度高，效果明顯；

(2)安裝維護方便，全部為固定件不需要保養；

(3)適應能力強，既適用于粉狀，也適用于粒料的防堵。

聲波喇叭除了可應用于各種錐斗的防堵外，還可以應用于反吹風袋濾器，以協助濾袋的反吹下料。生產經驗表明，聲波喇叭應用于20000噸／年軟質炭黑生產線的收集袋濾器中，收到了明顯的防堵效果，對于提高生產線連續運轉率，減輕操作工人的勞動強度，防止出現環境污染都起到了重要的作用。我們相信，隨著國內炭黑生產裝置裝備水平的進一步提高，聲波喇叭必將發揮更大的作用。
