本文采用CFD前處理軟件Gambit對模型進行網格劃分。由于攪拌反應釜結構較復雜，須分三塊進行網格劃分：動區域，靜區域和盤管。

動區域：采用多重網格法進行模擬，攪拌器附近圓柱體區域設定為動網格區域，單獨劃分，動區域面與攪拌器槳葉面附近采用尺度函數為網格加密。

盤管：Gambit中對于柱體一般采用cooper的劃分網格方法，即先劃分截面網格，之后通過固定步長的掃掠劃分體網格，使每個截面上的網格保持一致。但由于螺旋盤管圈數多，扭曲大，直接cooper會引發巨大的網格畸變導致錯誤，故將每圈盤管切分為4段相等長度，再使用cooper進行劃分，可得到較高質量的網格。另外，對于傳熱過程的模擬，邊界層網格精度十分重要，具體體現在管壁無因次高度Y+的值上，通常標準壁面函數對于Y+的要求范圍是在5～30之間，而采用強化壁面函數時，Y+須在5以內，故本文的第一層邊界層網格高度定為10巧m，保證了Y+處于強化壁面函數范圍內。：

靜區域：在動區域面和盤管壁面附近都用尺度函數進行網格加密。

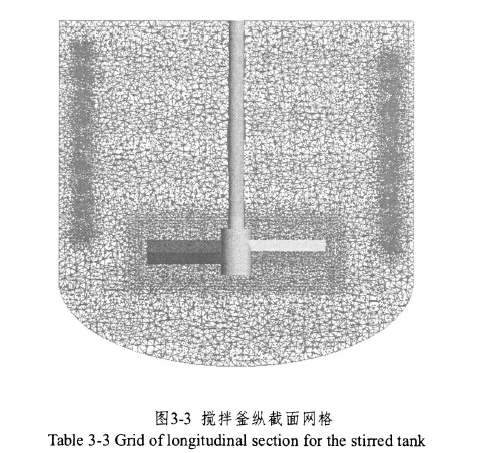

經過網格獨立性系測試后，最終的總網格數為395萬左右，攪拌釜縱截面網格圖如下所示：

攪拌釜的液面設定為自由界面(symmetry)，這樣不僅限制垂直于邊界的偏導數為O，同時還限制垂直于邊界的分量為0；攪拌槳、攪拌軸設定為動壁面，盤管、筒體和封頭設定為靜壁面，盤管進口為質量入口邊界條件(mass flow inlet)，出口為壓力出口邊界條件(pressure 0utlet)，動區域和靜區域交界的3對界面設定為imerface。
